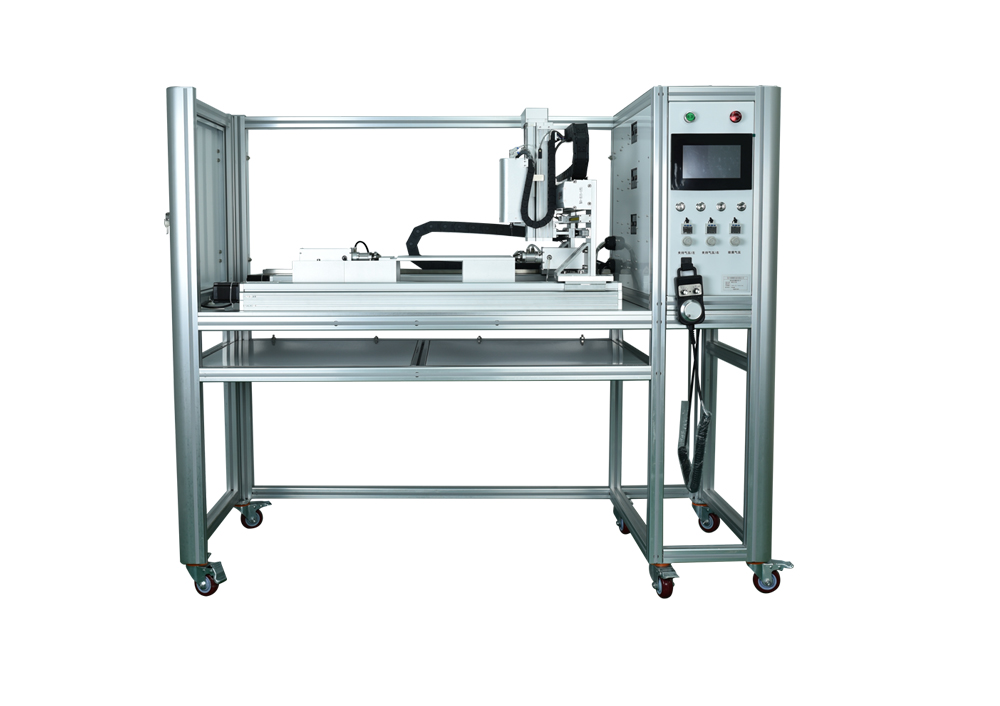

■ 設備簡介:數控導管打孔機采用高精度閉環驅動控制,重復定位精度高,主要用于精密醫療導管的打孔加工,打孔效率高,即導管通過一次裝夾就可實現多孔位、任意角度的打孔加工,打孔間距、數量、角度可任意設置,同時帶有自動排屑功能。
■設備使用范圍:
■ 打孔類型:圓孔、橢圓孔、腰孔、方孔、對穿孔及其他異性孔等;
■適用材料:適用PVC、PP、TPU、PA、PE、PEBAX等各類等塑膠導管;
■ 常見加工產品:測壓導管、單/雙J導管、引流管等;
■導管腔型:單腔、雙腔、多腔、異性管等;
■適用于多排孔、多角度等打孔數量較多、打孔角度不同的導管打孔。
■設備參數:
電源:AC220V/50Hz
功率:0.4Kw
外接氣源壓力:0.4MPa~0.8MPa
氣源插頭:8mm
X軸有效行程:800mm
Y軸有效行程:350mm
Z軸有效行程:150mm
主軸跳動:≤±0.02mm
最大運行速度:X、Y、Z軸F6000(6000mm/min);A軸F8000
電子脈沖手輪:手動控制X、Y、Z、A軸運動,運行速度X1、X10、X100三個檔位
打孔數量、間距、角度:任意設置
重復定位精度:±0.01mm
管徑加工范圍:1~15mm
孔徑加工范圍:0.3~10mm
